| 是否进口：否 | 产地：深圳 | 品牌：灏越通 |
| 型号：5KVA | 类型：模块电源 | 输入电压：220V |
| 输出功率：5KVA |

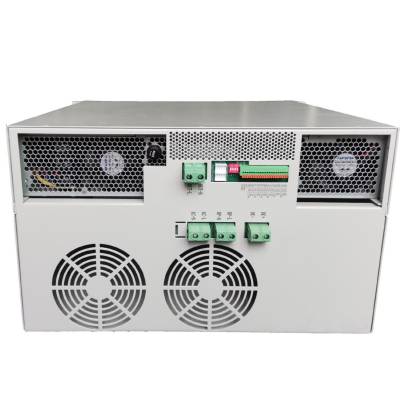

***部分工频UPS介绍
1.1 设备主要特色
该机型UPS模块输出的是***正弦波；该机型内置旁路，即使逆变器也能够组成一个可靠的和经济型的在线式或后备式不间断电源(UPS)。
该机型采用DSP控制方式，前级运用全桥LLC谐振软开关将直流输入电压升压到380VDC,通过H桥逆变，前后级通过主变压器隔离；
该机型为并机版，通常可4台设备并机运行，为系统设计带来***的便利性。输入与输出采用热插拔端子，通讯接口采用RS485接口。
通信协议为MODBUS协议、托宝协议、通合协议、英克瑞协议、太克协议等目前市面上流行多种协议可选可设。
支持用户接线盒安装接线方式和托架安装接线方式，灵活方便。
输出电压可根据用户使用场合不同需求在220~232VAC可调，用户只需在面板上设置即可，非常方便。
中英文界面，灵活可设，便于客户出口。
该机型UPS具有6路干接点（包括常开和常闭接点），完全满足电力要求。
特别说明：UPS的交流AC输入端采用高频隔离，交流输出采用工频隔离变压器，完全满足电力系统的要求，而且控制系统与强电完全隔离，所以工作稳定可靠，完全满足EMC要求。
1.2 机型特性
表1-1: UPS特性
机型编号 | 额定输出功率 (VA/W) | 交流输入电压围 (VAC) | 输入直流电压范围 (VDC) | 旁路电压范围 (VAC) | 交流额定输出电流（Amp） | 备注 |
U5220P | 5000/4000 | 187~264 | 195～264 | 176～264 | 18 |
1.3 主要技术参数
项目名称 | 技术指标 | |
模块额定输出功率 | 5KVA | |
直流 输入 | 额定电压（VDC） | 220 |
电压允许范围（VDC） | 195-264 | |
交流 输入 | 额定电压（VAC） | 220VAC |
电压允许范围（VAC） | 187~264VAC | |
旁 路 | 旁路转换时间 | 机械式：逆变切旁路≤4mS，旁路切逆变≤5mS （定制款≤4mS需要特别说明） |
输入交流电压允许范围（VAC） | 176V～264V（可根据用户要求调整） | |
交 流 输 出 | 额定电压（VAC） | 220 |
额定频率（Hz） | 50 | |
功率因数 | 直流带载≥0.8，交流满载≥0.7 | |
负载调整率 | ＜1％ | |
频率精度 | 50Hz ±5%（参考行业标准） | |
峰值因数 | 3：1 | |
波形失真度 | 阻性满载＜3％，非线性满载＜5％ | |
效率（额定直流输入电压，阻性满载） | ≥88％ | |
效率（额定交流输入电压，阻性满载） | ≥75％ | |
动态响应（负载0～100％） | 电压瞬变范围＜10%，瞬变响应恢复时间≤20mS | |
过载能力 | 负载电流≤***，连续工作,负载电流＞104%，转旁路工作；负载电流＞115%，立即关机 | |
绝缘 | 工频耐压 | ＞2KVAc，1min |
绝缘电阻 | DC1000V，大于10M | |
环 境 条 件 | 噪音（1m） | ＜50dB |
工作环境温度 | -10℃～50℃ | |
运输与存储温度 | －40～70℃ | |
湿 度 | 0～90%，无冷凝 | |
海拔（m） | ≤3000，1500～3000m每升高100m输出降额1% | |
保护功能 | 输入接反保护，输入欠压、过压保护，输出过载保护，输出短路保护，过温保护 |
